Ferroscan : le guide complet pour détecter les armatures d’un béton

Le ferroscan est l’instrument de référence pour détecter les armatures d’un béton sans rien démolir. Posé sur la surface d’une dalle, d’un mur ou d’un poteau, il localise les aciers, mesure leur enrobage et en évalue le diamètre. Pour un maître d’ouvrage, un gestionnaire de patrimoine, un architecte ou une entreprise de rénovation, cette information conditionne la sécurité d’un carottage, la faisabilité d’une ouverture ou la fiabilité d’un calcul de capacité portante.

Ce guide complet s’adresse aux professionnels. Il présente le principe du ferroscan, ses usages sur les ouvrages existants, sa méthodologie, ses avantages, ses limites réelles et la manière dont un bureau d’études exploite ses résultats. Il s’inscrit dans le cadre plus large du diagnostic structurel, dont le ferroscan est l’un des outils d’investigation les plus utilisés.

Qu’est-ce que le ferroscan ?

Définition et principe de fonctionnement du ferroscan

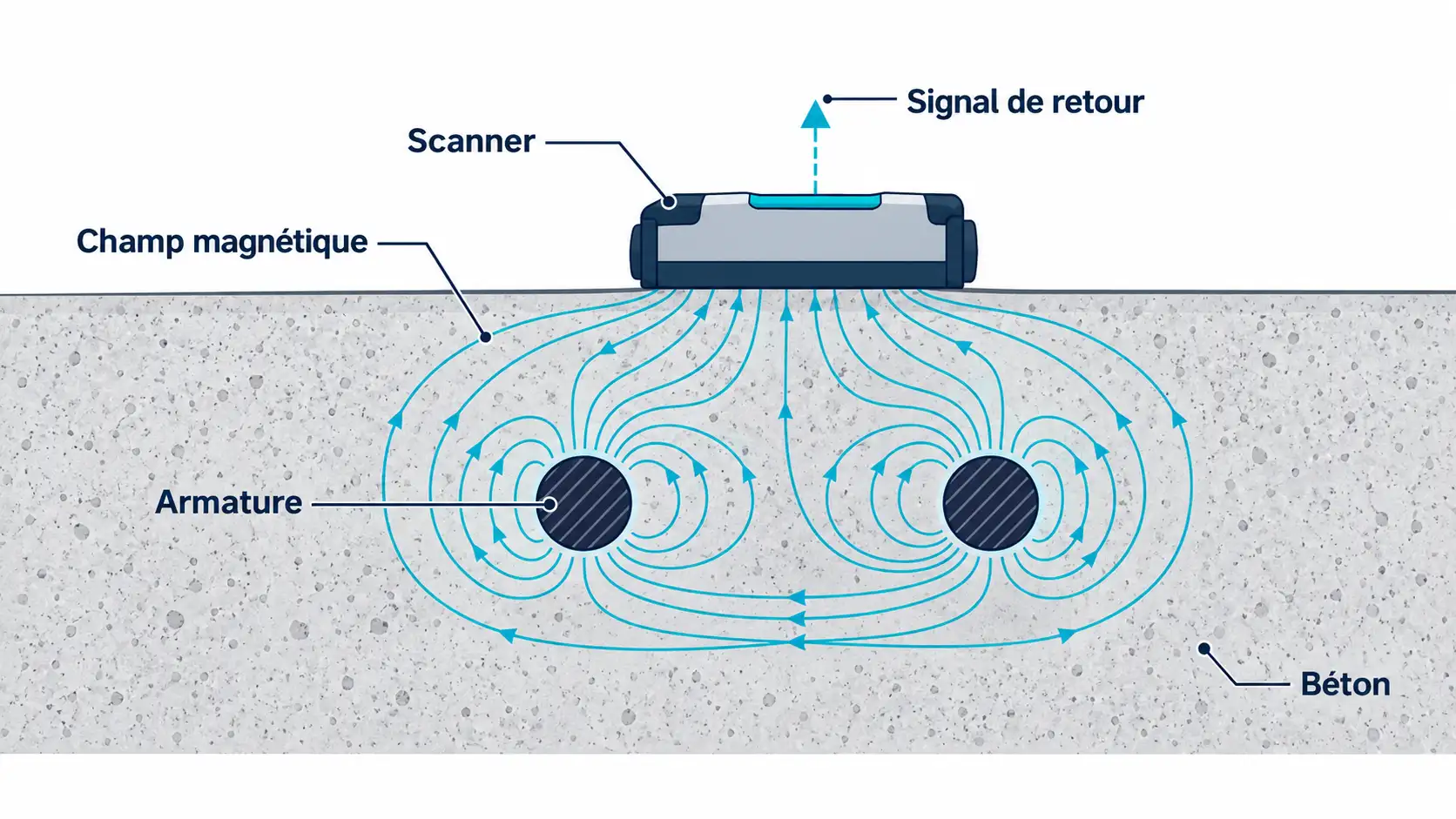

Le ferroscan est un scanner électromagnétique portatif qui détecte les éléments métalliques noyés dans le béton. Son principe repose sur la variation d’un champ magnétique : une bobine excitatrice émet un champ magnétique régulier et répétitif dans le béton, et tout élément métallique présent dans la zone étudiée perturbe ce champ. Ces perturbations sont captées par plusieurs bobines de réception, ce qui permet d’en déduire la position de l’armature et sa profondeur sous la surface. Les résultats s’affichent sur l’écran de l’appareil, et les données enregistrées peuvent ensuite être traitées sur ordinateur avec un logiciel dédié.

Le terme « ferroscan » désigne à l’origine la gamme de scanners de la marque Hilti, mais il est devenu courant dans la profession pour parler de ce type de détecteur d’armatures. Il appartient à la famille des essais non destructifs : ni le béton ni les aciers ne sont altérés par la mesure. Retrouvez la présentation de l’appareil sur notre page équipement ferroscan.

Ce que le ferroscan détecte dans un béton armé

Le ferroscan localise les fers d’armature, mesure leur enrobage — c’est-à-dire l’épaisseur de béton qui les sépare de la surface — et évalue leur diamètre. Il renseigne aussi leur orientation et leur espacement. Il s’emploie sur le béton armé, mais également sur le béton précontraint et sur les maçonneries comportant des inclusions métalliques.

Dans le cas du béton précontraint, où les armatures sont mises en tension, la lecture des signaux demande une vigilance particulière : un percement ou un carottage qui toucherait un élément de précontrainte aurait des conséquences très graves. Le scan s’accompagne alors d’autres investigations et d’une analyse par un ingénieur structure, jamais d’une simple lecture à l’écran.

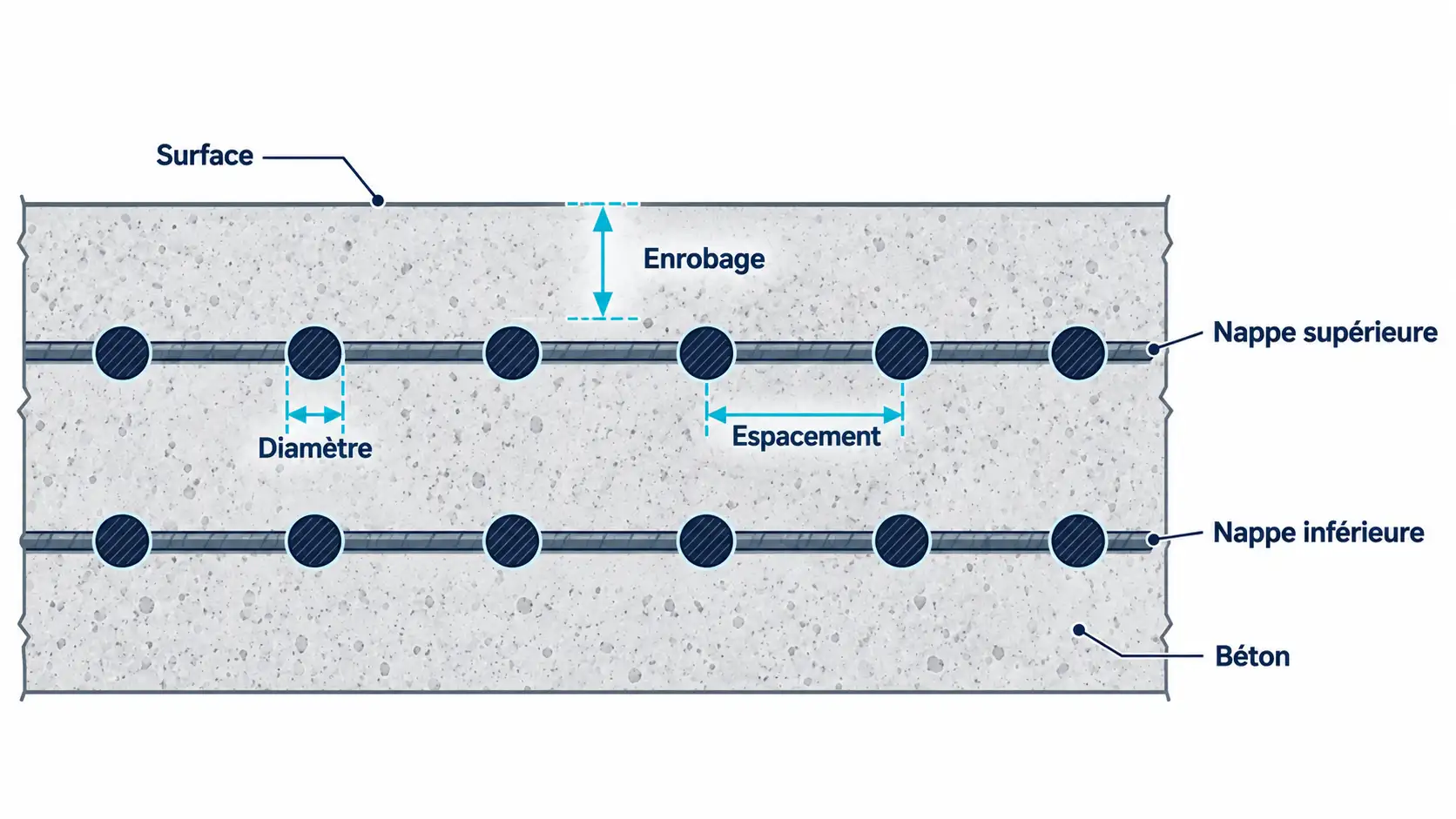

Armatures, ferraillage, treillis soudé : le vocabulaire à maîtriser

Les rapports d’investigation emploient un vocabulaire précis. Le maîtriser évite les malentendus entre maître d’ouvrage, bureau d’études et entreprise :

• Armature : barre d’acier noyée dans le béton pour reprendre les efforts de traction.
• Ferraillage : ensemble des armatures d’un élément (dalle, poutre, poteau, voile).
• Treillis soudé : panneau d’armatures préfabriquées, très courant dans les dallages et les dalles courantes.
• Enrobage : épaisseur de béton entre l’armature et la surface, qui protège l’acier de la corrosion.
• Nappe ou lit d’armatures : couche d’armatures disposée à un niveau donné de l’épaisseur du béton.
• Espacement : distance entre deux armatures parallèles voisines.

À quoi sert un ferroscan sur un ouvrage existant ?

Localiser les armatures avant un carottage ou un percement

L’usage le plus courant du ferroscan est préventif. Avant de carotter une dalle, de percer un voile ou de réaliser un sondage destructif, le scan indique où passent les armatures. Le carottage ou le percement est alors positionné entre les aciers, sans risque de les sectionner. Cette précaution protège la structure, évite les reprises coûteuses et sécurise l’intervention des équipes sur chantier.

Mesurer l’enrobage, le diamètre et l’espacement des armatures

L’enrobage est un paramètre central de la durabilité d’un ouvrage en béton armé. Un enrobage faible expose l’armature à la carbonatation et aux agents agressifs, donc à la corrosion. Le ferroscan permet de cartographier l’enrobage sur de grandes surfaces et d’identifier les zones où il est insuffisant. Le diamètre et l’espacement des armatures renseignent, eux, sur la section d’acier réellement présente. Pour évaluer l’état de corrosion lui-même, le ferroscan se complète avec le profometer.

Reconstituer le ferraillage sans plans d’exécution

Sur un bâtiment ancien, les plans d’exécution ont souvent disparu. Avant de réhabiliter ou de renforcer un plancher, une poutre ou un mur, il faut pourtant connaître son ferraillage. Le ferroscan permet de reconstituer la disposition des armatures et d’établir une base fiable pour la suite de l’étude. Cette reconstitution s’inscrit dans une campagne de reconnaissance et de sondages de structure, qui associe méthodes non destructives et sondages ciblés.

Alimenter un calcul de capacité portante

La capacité portante d’un plancher ou d’un dallage dépend directement de son ferraillage. Le ferroscan fournit les positions, les enrobages et une évaluation des diamètres de la première couche d’armatures. Un sondage ponctuel complète souvent ces données pour confirmer le diamètre exact et le nombre de lits. Les résultats alimentent ensuite le calcul de capacité portante réalisé par le bureau d’études.

Expliquer l’origine de désordres

Éclatements de béton, taches de rouille, fissures qui suivent un alignement : ces désordres ont souvent un lien avec les armatures. Le ferroscan permet de vérifier si la position des aciers et la valeur de l’enrobage expliquent ce qu’on observe en surface. Une fissure qui épouse le tracé d’une armature peu enrobée n’a pas la même signification qu’une fissure sans rapport avec le ferraillage.

Les ouvrages que l’on scanne au ferroscan

Dalles, planchers et dallages industriels

Les dalles, planchers et dallages sont les supports les plus fréquemment scannés. La surface à couvrir est souvent importante, et la connaissance du ferraillage conditionne l’accueil de nouvelles charges. Sur un dallage d’entrepôt, le scan renseigne sur la présence et la disposition du treillis. Il s’accompagne d’autres investigations pour détecter d’éventuels vides et d’une évaluation de la capacité portante du dallage.

Poteaux, poutres et murs en béton armé

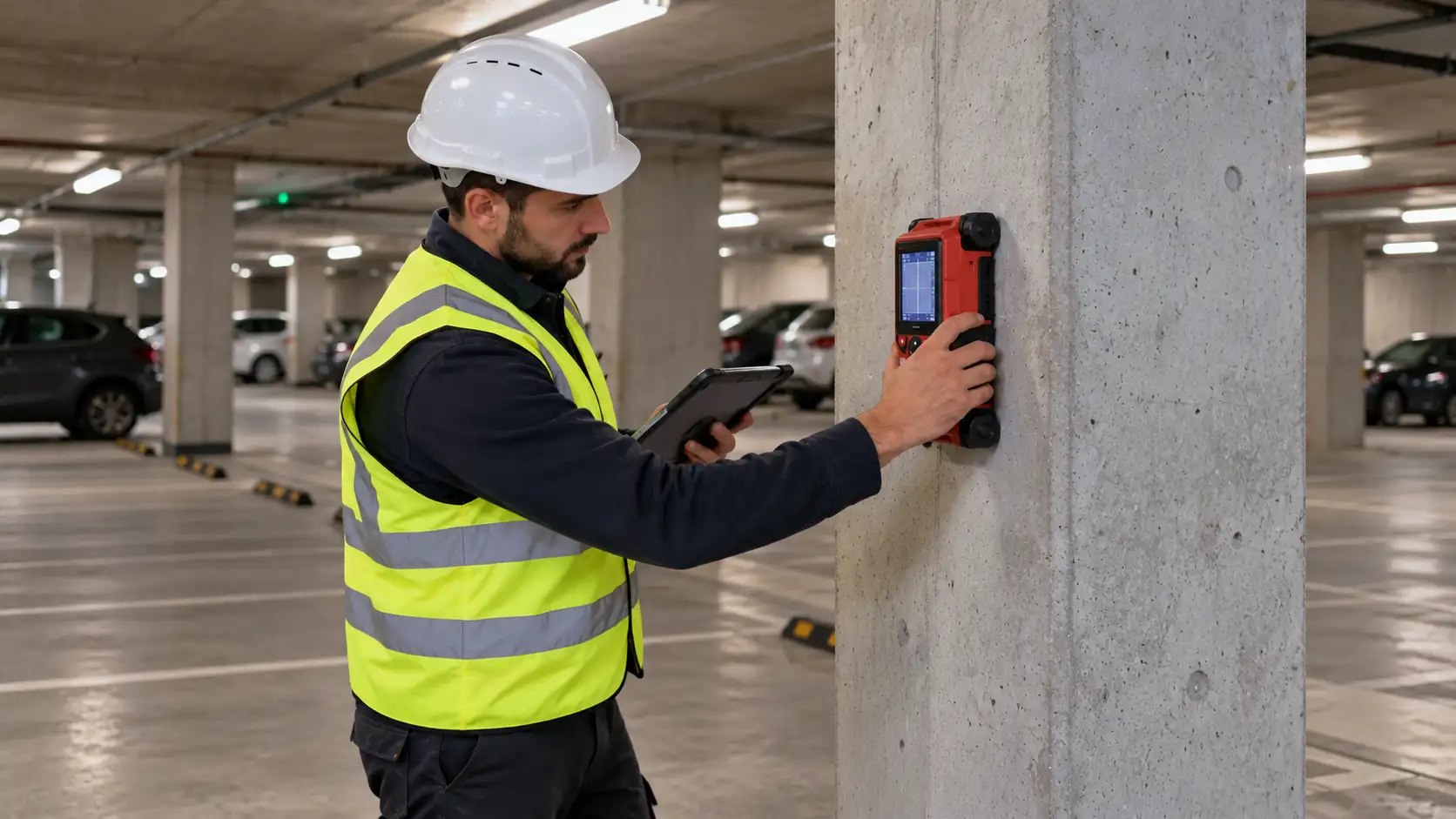

Sur les poteaux et les poutres, le scan localise les cadres, les étriers et les aciers longitudinaux. Sur les murs et voiles, il guide les ouvertures et les percements. Pour toute création d’ouverture dans un mur, le ferroscan précède l’étude de structure : il indique où se situent les armatures à préserver ou à reprendre.

Balcons, parkings et ouvrages de génie civil

Les balcons, les parkings et les ouvrages de génie civil sont exposés aux intempéries et aux agents agressifs. L’enrobage y est déterminant. Le ferroscan permet d’en vérifier la valeur sur de grandes surfaces, des linéaires importants ou des parois de grande hauteur.

Dans quels cas les professionnels font appel au ferroscan

Avant travaux : ouverture de mur porteur, percement, renforcement

Tout projet qui touche au béton armé commence par la connaissance de son ferraillage : création d’ouverture, percement de réseaux, reprise en sous-œuvre, renforcement de plancher. Le ferroscan est utilisé en amont pour que l’étude de structure s’appuie sur des données mesurées et non sur des hypothèses. Il intervient notamment dans les missions d’étude de structure et d’étude de faisabilité structurelle.

Avant l’installation d’équipements ou de charges supplémentaires

Mezzanine, racks, machine lourde, monte-charge, équipement en toiture : toute charge nouvelle doit être confrontée à la résistance réelle du support. Le ferroscan caractérise le ferraillage de la dalle ou du dallage avant le calcul.

Dans un diagnostic structurel ou une mission de reconnaissance

Dans un diagnostic structurel, le ferroscan est l’un des premiers outils mobilisés. Il apporte la cartographie des armatures et des enrobages, base de l’analyse de l’état de l’ouvrage. Notre guide complet du diagnostic structurel présente l’ensemble de la démarche, et les essais de caractérisation des matériaux viennent compléter le scan.

Contrôle à la réception d’un ouvrage

Le ferroscan n’est pas réservé aux ouvrages existants. Il sert aussi au contrôle qualité à la réception : vérifier que les armatures sont bien en place, que l’enrobage respecte les prescriptions et que le ferraillage réalisé correspond aux plans. Le fabricant lui-même présente les inspections de réception d’ouvrage et le contrôle qualité parmi les applications de son scanner. Ce contrôle s’inscrit dans nos missions de suivi et validation de travaux.

Avant une reprise à bail ou une cession

Lors d’une transaction portant sur un entrepôt ou un bâtiment d’activité, le ferroscan documente le ferraillage des dallages et des planchers. Cette information entre dans le dossier technique qui sécurise l’acquéreur ou le preneur.

Les avantages du ferroscan

Une méthode non destructive

Le ferroscan s’utilise en surface, sans percer, sans carotter et sans altérer ni le béton ni les armatures. L’ouvrage reste en service pendant l’investigation, ce qui compte dans un entrepôt en activité, un parking ouvert au public ou un immeuble occupé.

Des résultats immédiats, exploitables sur site

Les résultats apparaissent à l’écran au fil du balayage. Sur le modèle PS 300 de Hilti, l’écran intégré affiche des vues en plan et des vues en coupe de la disposition des armatures, et l’appareil enregistre les données pour la documentation et l’analyse structurelle. L’ingénieur peut donc adapter sa campagne de mesures sur place, sans attendre un retour de laboratoire.

Un appareil léger et maniable

Le PS 300 pèse 2 kg avec ses batteries, selon la fiche technique du fabricant. Cette légèreté facilite les mesures en hauteur, sur des surfaces verticales ou dans des locaux difficiles d’accès. L’appareil se déplace aisément d’une zone à l’autre, ce qui raccourcit la durée d’intervention.

Un balayage rapide sur les grandes surfaces

La zone de capteur étendue du PS 300 permet de scanner rapidement de grandes surfaces. C’est un atout pour vérifier l’enrobage d’un parking, d’un dallage ou d’une façade avant des travaux de réhabilitation, là où une approche ponctuelle serait longue et peu représentative.

Méthodologie d’un scan au ferroscan, étape par étape

Préparation, repérage et vérification de l’appareil

Le scan commence par la définition des zones à investiguer et la prise de connaissance des documents disponibles. L’état de surface est examiné : revêtement, relief, obstacles. Un appareil de mesure doit en outre être vérifié régulièrement. Un contrôle périodique de la précision de l’instrument fait partie des bonnes pratiques, et le fabricant propose à ce titre un service de vérification de la précision de ses outils.

Modes de mesure : balayage linéaire et imagerie

Le ferroscan permet deux approches. La détection linéaire repère les armatures le long d’une ligne de passage. L’imagerie, elle, reconstitue une vue de la zone balayée : vues en plan et en coupe, voire représentation en 2D et 3D. Le choix dépend de l’objectif. Un repérage rapide avant un carottage se contente d’une détection simple, tandis qu’une reconstitution de ferraillage exige une cartographie complète.

Quadrillage et acquisition des données

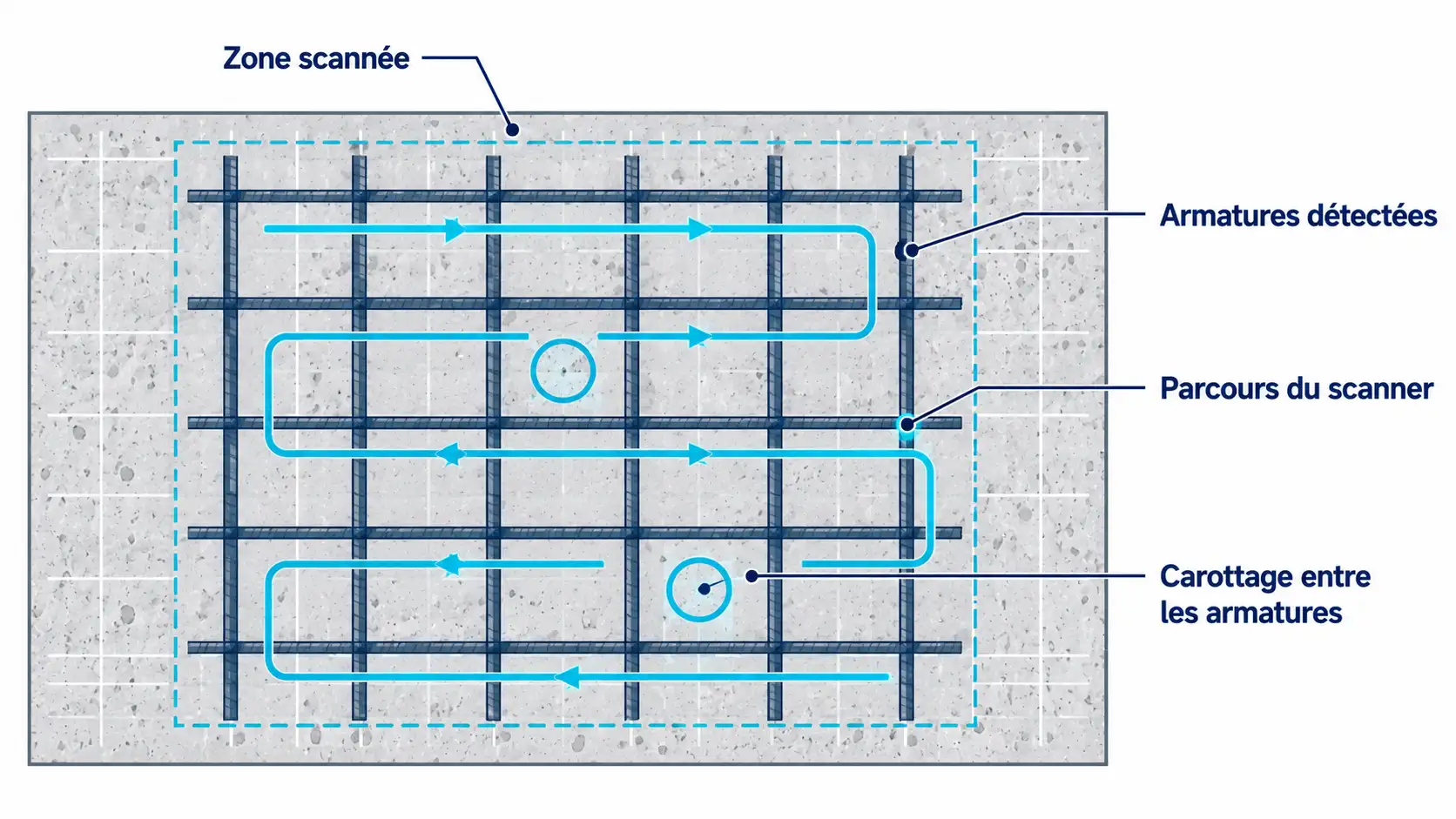

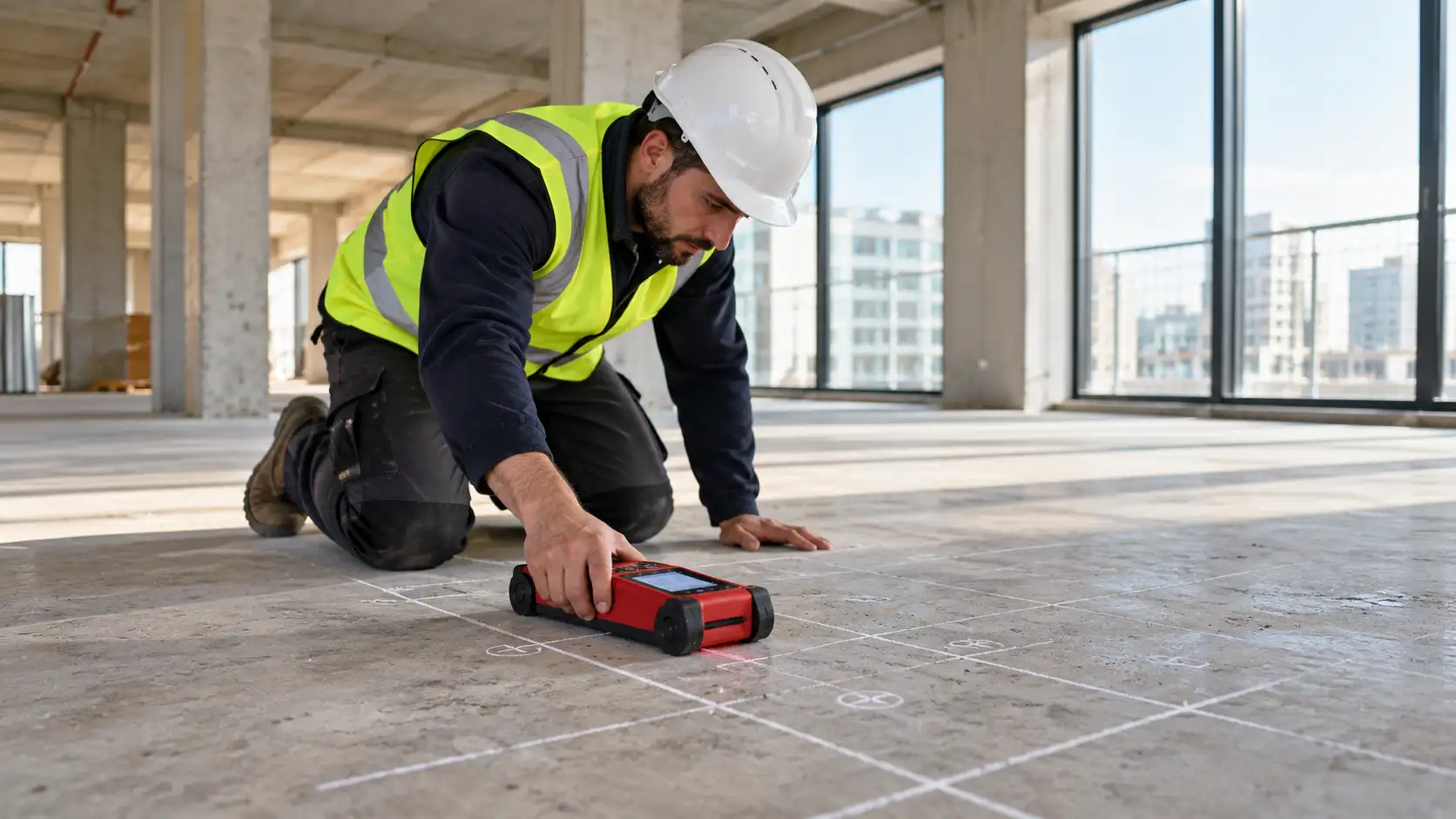

Pour une cartographie fiable, l’ingénieur trace un quadrillage sur la surface et balaie la zone selon deux directions perpendiculaires. Cette double passe permet de retrouver les armatures dans les deux sens, ce qui est indispensable pour une dalle comportant un treillis ou deux nappes croisées. Les données sont enregistrées au fur et à mesure.

Lecture des résultats et marquage sur site

Les résultats sont lus sur place. Les armatures détectées peuvent être marquées directement sur la surface, avec leur position et leur enrobage. Ce marquage guide ensuite les équipes qui interviendront pour un carottage, un percement ou une ouverture.

Restitution des données

De retour au bureau, les données sont analysées à l’aide d’un logiciel dédié de visualisation et d’analyse, puis intégrées au rapport sous forme de cartographies, de coupes et de tableaux de mesures. C’est cette restitution qui donne aux relevés leur valeur d’aide à la décision.

Ferroscan : fiabilité, limites et précautions

Ce que le ferroscan mesure avec fiabilité

Le ferroscan est fiable pour localiser les armatures et mesurer leur enrobage, dans le domaine de fonctionnement de l’appareil. À titre d’exemple, la fiche technique du Ferroscan PS 300 de Hilti annonce une profondeur de détection maximale de 200 mm pour la localisation d’un objet, une précision de localisation de 1 % ± 3 mm et une distance minimale de 30 mm entre deux objets voisins. Le fabricant précise toutefois que la performance et la précision peuvent varier de façon significative en fonction des conditions de chantier.

Les limites de la méthode

Le ferroscan a des limites qu’un professionnel doit connaître pour interpréter correctement ses résultats :

• Profondeur de détection limitée : au-delà de la portée de l’appareil, une autre méthode d’investigation est nécessaire.
• Armatures très rapprochées : deux armatures plus proches que la distance minimale de discrimination ne sont pas distinguées, ce qui peut arriver dans les zones de ferraillage dense ou de recouvrement.
• Première couche privilégiée : l’analyse porte avant tout sur la première couche d’armatures ; les couches plus profondes peuvent être masquées.
• Diamètre évalué, non mesuré : le diamètre est une estimation. Pour le connaître avec certitude, un sondage ponctuel qui dégage l’armature est nécessaire.
• Surfaces en relief ou revêtues : un relief important ou un revêtement épais complique le passage de l’appareil et peut dégrader la qualité du signal.
• Béton précontraint : la lecture des signaux demande une analyse spécialisée avant tout percement.

Pourquoi l’interprétation par un bureau d’études est indispensable

Un scan produit des signaux, pas des conclusions. Savoir distinguer une armature principale d’un cadre, reconnaître un treillis, repérer une anomalie, confronter les relevés à l’état de l’ouvrage et décider si un sondage complémentaire s’impose : cette interprétation relève d’un ingénieur structure. Elle donne sa valeur aux mesures et évite les erreurs de lecture aux conséquences coûteuses.

Ferroscan et autres méthodes d’investigation du béton

Ferroscan et géoradar à béton

Le ferroscan et le géoradar à béton sont complémentaires. Le ferroscan excelle pour localiser avec précision les armatures proches de la surface et mesurer l’enrobage. Le géoradar explore plus en profondeur : il renseigne sur l’épaisseur d’une dalle, la présence de vides, de réservations ou de réseaux noyés. Les deux appareils peuvent être utilisés ensemble sur une même zone pour croiser leurs résultats.

Ferroscan et pachomètre

Dans la pratique, on emploie souvent les termes « ferroscan » et « pachomètre » l’un pour l’autre. Le pachomètre est, au sens large, tout détecteur d’armatures qui indique la position, l’enrobage et l’orientation des aciers. Le ferroscan en est une déclinaison avancée, qui produit une imagerie du ferraillage avec traitement logiciel. Notre page équipement pachomètre présente cet outil.

Ferroscan et profometer (corrosion des armatures)

Le ferroscan indique où se trouvent les armatures et sous quelle épaisseur de béton. Il ne dit pas si elles se corrodent. Le profometer mesure le potentiel de corrosion et complète le scan pour évaluer l’état de l’acier. Associés, les deux outils permettent de croiser les zones d’enrobage insuffisant et les zones où la corrosion est probable.

Ferroscan, carottage et caractérisation des matériaux

Le scan se combine avec des sondages ciblés. Le carottage fournit un échantillon de béton pour des essais de résistance, et un sondage ponctuel dégage une armature pour confirmer son diamètre. Ces essais relèvent de la caractérisation des matériaux de structure. Le scléromètre et les mesures par ultrasons apportent des indications complémentaires sur la qualité du béton.

Le rapport ferroscan : livrables et exploitation

Cartographie des armatures et données mesurées

Le rapport restitue les mesures sous forme de plans de repérage, de cartographies des armatures et des enrobages, de coupes et de tableaux. Il indique les zones investiguées, les conditions de mesure et les limites rencontrées. Ces documents permettent au maître d’ouvrage, à l’architecte et à l’entreprise de travailler sur une base commune et vérifiable.

Valeur probante du rapport (OPQIBI)

Un rapport signé par un bureau d’études certifié OPQIBI a une valeur probante. Il est opposable en cas de litige, recevable par les assureurs et les donneurs d’ordre publics, et utilisable dans un dossier de transaction ou de contrôle. La certification de RS Ingénierie porte le numéro OPQIBI 26 02 6796.

Utilisation dans les calculs et les décisions de travaux

Les relevés du ferroscan alimentent les notes de calcul, valident ou invalident une faisabilité et orientent les décisions : maintien en service, renforcement, limitation des charges, reconstruction. Ils permettent de planifier les travaux sur des données mesurées, ce qui réduit les aléas de chantier et les avenants.

RS Ingénierie, expert du ferroscan

Notre approche

RS Ingénierie réalise des investigations au ferroscan partout en France, pour les syndics, bailleurs, gestionnaires de patrimoine, promoteurs, architectes, maîtres d’œuvre, collectivités et entreprises de rénovation. Nos ingénieurs associent le scan à nos autres moyens d’investigation et l’intègrent à une mission complète de diagnostic structurel, de reconnaissance et sondage de structure ou d’étude de structure. Notre certification OPQIBI n° 26 02 6796 garantit la valeur de nos rapports.

Dans notre expérience partout en France, le ferroscan révèle très souvent un écart entre ce que les plans annoncent, quand ils existent, et le ferraillage réellement en place. Sur les ouvrages anciens, l’enrobage varie fortement d’une zone à l’autre. Un scan réalisé avant un carottage ou une ouverture évite des erreurs coûteuses, et nous constatons que les maîtres d’ouvrage qui le commandent en amont gagnent du temps sur la suite du projet.

Nos réalisations

Pour découvrir des exemples de missions d’auscultation et de diagnostic, consultez l’ensemble de nos réalisations : diagnostic de balcons et façades à Drancy, diagnostic d’un parking de trois niveaux, étude de capacité portante pour l’installation d’un monte-charge à Grenoble.

Vous êtes propriétaire d’un bien immobilier, bailleur social, syndic de copropriété, gestionnaire de patrimoine, promoteur immobilier, investisseur, collectivité territoriale, établissement public, association, entreprise de rénovation, architecte ou maître d’œuvre ? RS Ingénierie intervient partout en France pour vos investigations au ferroscan. Demandez un devis gratuit sous 24h.
