Étude d'ouvertures dans des murs porteurs d'une tour
RS Ingénierie a été sollicité pour réaliser l'étude d'ingénierie structure dans le cadre de la création d'ouvertures dans plusieurs murs porteurs de la Tour Ève, à Puteaux (92). La mission a couvert l'analyse structurelle, les sondages et le dimensionnement des poutres de substitution.
Contexte de la mission

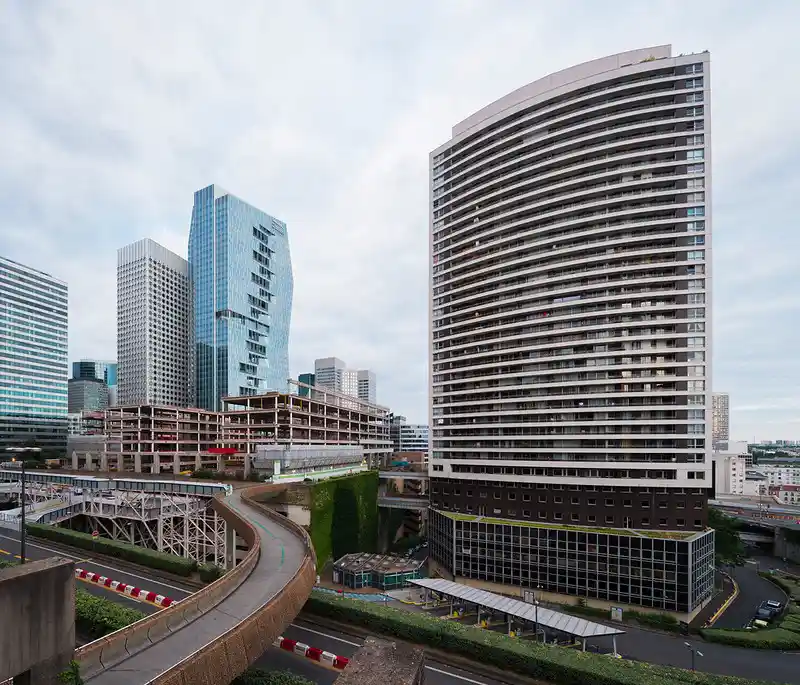

La Tour Ève, immeuble de grande hauteur situé à Puteaux dans les Hauts-de-Seine (92), a fait l'objet d'un projet de réaménagement nécessitant la création de plusieurs ouvertures dans des murs porteurs existants. RS Ingénierie a été missionné pour garantir la faisabilité structurelle des modifications envisagées et définir les solutions de renforcement adaptées.
La complexité de la mission tenait à la nature des murs porteurs en béton armé, à la hauteur de l'ouvrage et aux charges importantes transmises par les étages supérieurs, qui nécessitaient une analyse structurelle rigoureuse avant tout percement.
Objectifs de la mission
- Analyse de la structure existante et de la configuration des murs porteurs à ouvrir
- Calcul de la capacité portante des éléments structuraux en prenant en compte les modifications envisagées
- Campagne de sondages destructifs et non destructifs pour caractériser les matériaux et les éléments structurels en place
- Dimensionnement des poutres de substitution (profilés métalliques HEA/HEB) pour reprendre les charges après ouverture
- Synthèse des résultats et recommandations techniques pour assurer la stabilité et la conformité des travaux
Équipements et méthodes utilisés
Ferroscan
Localisation des armatures dans les voiles béton avant percement
Géoradar à béton
Cartographie interne des murs et mesure des épaisseurs
Carottages béton
Prélèvements pour caractérisation de la résistance du béton
Calculs Eurocodes
Vérification EC2/EC3 des poutres de substitution et des appuis
Livrables produits
- Rapport de sondages avec caractérisation des matériaux en place
- Note de calcul structure conforme aux Eurocodes (EC2, EC3)
- Plans d'exécution cotés avec détail des poutres de substitution et de leurs appuis
- Prescriptions de mise en œuvre à destination de l'entreprise de travaux
