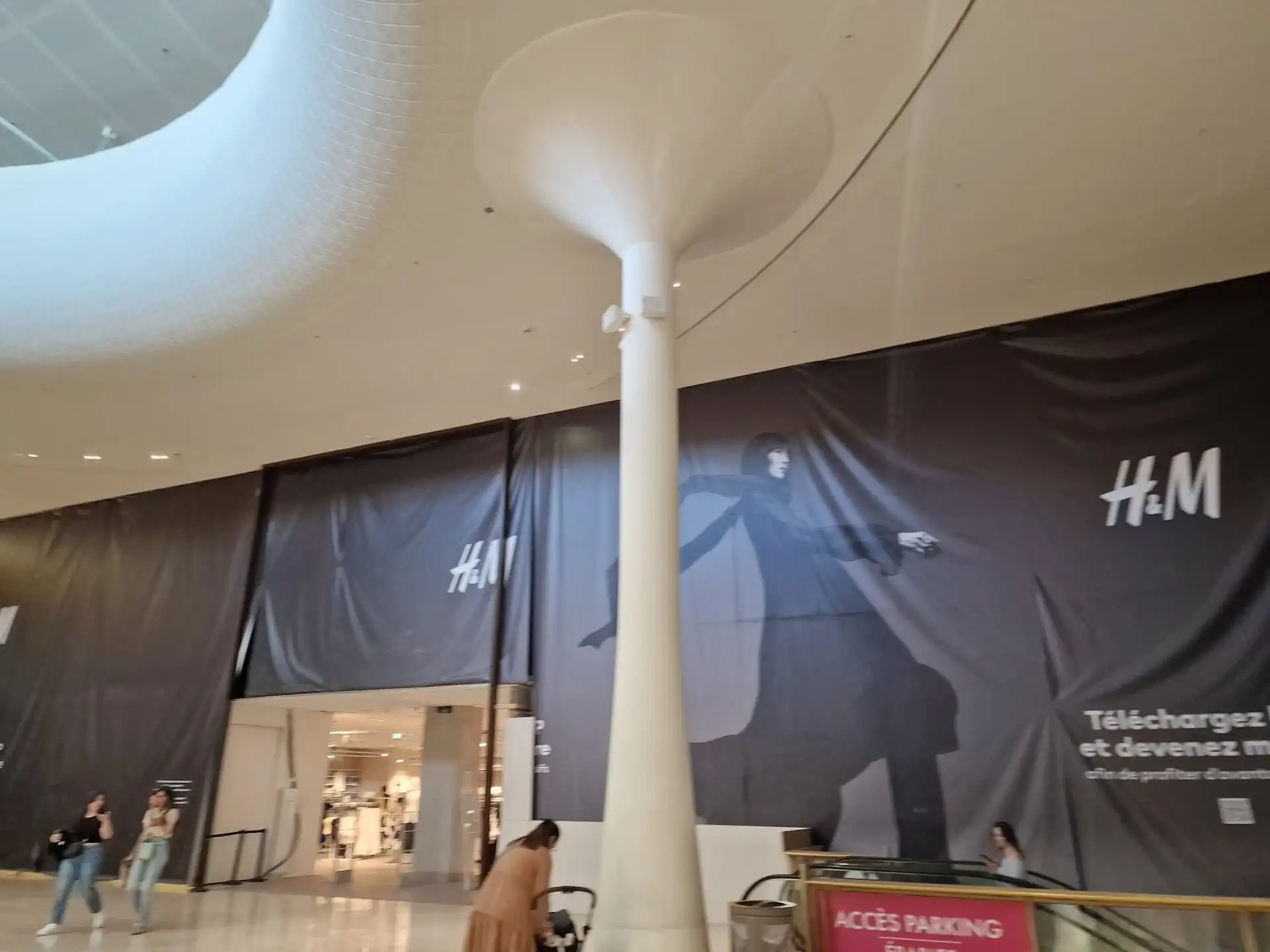

Étude de structure du magasin H&M — Grenoble
RS Ingénierie a réalisé l'étude structurelle du magasin H&M à Grenoble (38), dans le cadre d'un projet de réaménagement des espaces commerciaux. La mission a couvert le diagnostic des éléments porteurs de la structure et la modélisation pour évaluer la capacité portante au regard des nouvelles charges envisagées.
Contexte de la mission
Le projet de réaménagement du magasin H&M impliquait une modification des charges d'exploitation sur les planchers et une redistribution des équipements. Avant tout engagement, il était nécessaire de vérifier que la structure existante pouvait supporter les nouvelles sollicitations prévues.
Nos ingénieurs ont réalisé une inspection des éléments porteurs, des investigations NDT pour caractériser les matériaux en place, puis une modélisation de la structure avec vérification de la capacité portante selon les Eurocodes EC2 et EC3.
Objectifs de la mission
- Diagnostic des éléments porteurs de la structure — poteaux, poutres, planchers
- Investigations NDT par géoradar et ferroscan pour caractériser les matériaux
- Modélisation numérique de la structure sous les nouvelles charges d'exploitation
- Évaluation de la capacité portante par calculs Eurocodes EC2/EC3
- Rapport de synthèse avec recommandations techniques pour le réaménagement
Équipements et méthodes utilisés
Géoradar à béton
Cartographie des armatures et mesure des épaisseurs des planchers
Ferroscan
Identification des sections d'acier et mesure des enrobages
Scléromètre
Évaluation de la résistance du béton en place
Modélisation numérique
Modélisation 3D et vérifications Eurocodes
Livrables produits
- Rapport de diagnostic des éléments porteurs avec résultats des investigations NDT
- Modélisation numérique de la structure sous les nouvelles charges
- Note de calcul de capacité portante conforme aux Eurocodes EC2/EC3
- Recommandations techniques pour le réaménagement et préconisations de renforcement si nécessaire
