L’installation d’équipements industriels lourds sur une dalle béton existante sans vérification préalable de sa capacité portante est l’une des erreurs les plus fréquentes et les plus coûteuses dans les projets d’aménagement industriel et commercial. Une dalle qui s’affaisse, se fissure ou cède sous une charge non prévue génère des arrêts d’exploitation, des travaux d’urgence et engage directement la responsabilité des professionnels impliqués. Ce guide présente la méthodologie complète pour vérifier la capacité portante d’une dalle avant toute installation.
Pourquoi vérifier la capacité portante avant toute installation
Les risques d’une installation sans vérification
Une dalle béton armé est dimensionnée pour des charges définies lors de sa conception — charges d’exploitation, charges permanentes, charges concentrées ponctuelles. L’installation d’un équipement industriel lourd peut dépasser localement ces charges de conception et provoquer une fissuration progressive, un poinçonnement localisé ou un affaissement différentiel. Ces désordres peuvent se manifester des semaines ou des mois après l’installation, sans signe avant-coureur visible. Pour comprendre les fissures qui peuvent apparaître sur une dalle, consultez notre guide sur les fissures de dalle béton : causes et tolérances.
Les types d’équipements concernés
Tous les équipements présentant une charge concentrée importante nécessitent une vérification préalable de la capacité portante de la dalle support. Cela concerne les rayonnages et racks de stockage à grande hauteur, les machines-outils lourdes (presses, fraiseuses, tours), les monte-charges et ascenseurs de charge, les cuves et réservoirs, les groupes électrogènes, les transformateurs électriques, les équipements de réfrigération industrielle, et les équipements de manutention (chariots élévateurs, ponts roulants). Plus la charge est concentrée sur une petite surface d’appui, plus le risque de poinçonnement est élevé.
La responsabilité des acteurs
La responsabilité de la vérification de la capacité portante incombe à plusieurs acteurs selon l’organisation du projet. Le maître d’ouvrage est responsable de la décision d’installation. Le maître d’œuvre ou l’architecte a l’obligation de prescrire une vérification structurelle avant tout équipement lourd. L’entreprise d’installation a l’obligation de signaler si les conditions d’appui lui paraissent insuffisantes. En cas de sinistre, l’absence de vérification préalable constitue une faute partagée entre ces acteurs. Seul un bureau d’études structure certifié peut réaliser cette vérification avec une valeur technique et probante.
Les informations nécessaires au calcul
Les caractéristiques de la dalle existante
Le calcul de capacité portante nécessite de connaître précisément les caractéristiques structurelles de la dalle existante. L’épaisseur de la dalle, la résistance caractéristique du béton (fck), le type et la section des armatures, l’enrobage, la portée et les conditions d’appui sont les paramètres fondamentaux. Ces informations sont idéalement disponibles dans les plans de structure d’origine. En l’absence de documents, une campagne d’investigations instrumentées permet de les déterminer directement sur l’ouvrage.
Les charges de l’équipement à installer
Les caractéristiques de charge de l’équipement à installer doivent être fournies par le fabricant ou le fournisseur. Elles comprennent le poids total de l’équipement en service (avec son contenu le cas échéant), la répartition de ce poids sur les points d’appui, la surface de chaque appui, les charges dynamiques éventuelles (vibrations, chocs), et les charges accidentelles (chute, choc de véhicule). Ces données sont indispensables au dimensionnement — une approximation peut conduire à un résultat erroné.
Les documents techniques à rassembler
Avant de mandater RS Ingénierie, le maître d’ouvrage doit rassembler les documents disponibles sur la dalle : plans de structure, note de calcul d’origine, PV de réception des travaux, historique des charges déjà en place. En l’absence de tout document (situation fréquente pour les bâtiments anciens), RS Ingénierie peut réaliser une mission de reconnaissance de structure pour reconstituer les informations nécessaires au calcul. Pour comprendre cette mission, consultez notre guide sur le diagnostic structurel bâtiment : étapes et outils.
Les méthodes d’investigation sur la dalle existante

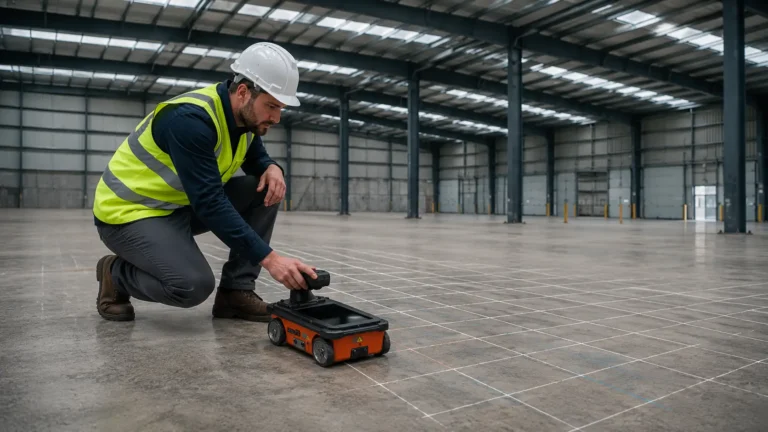

Géoradar et ferroscan

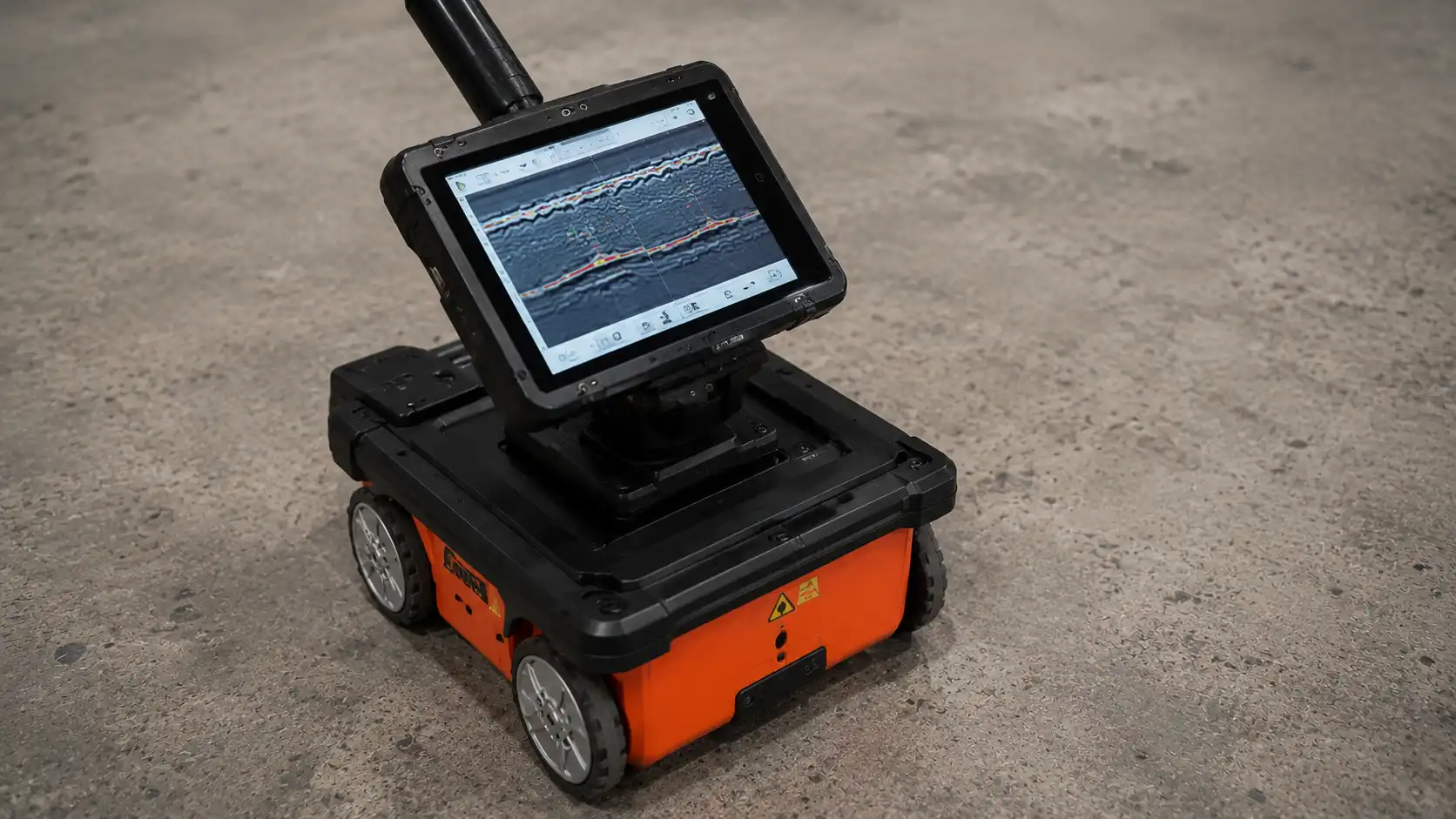

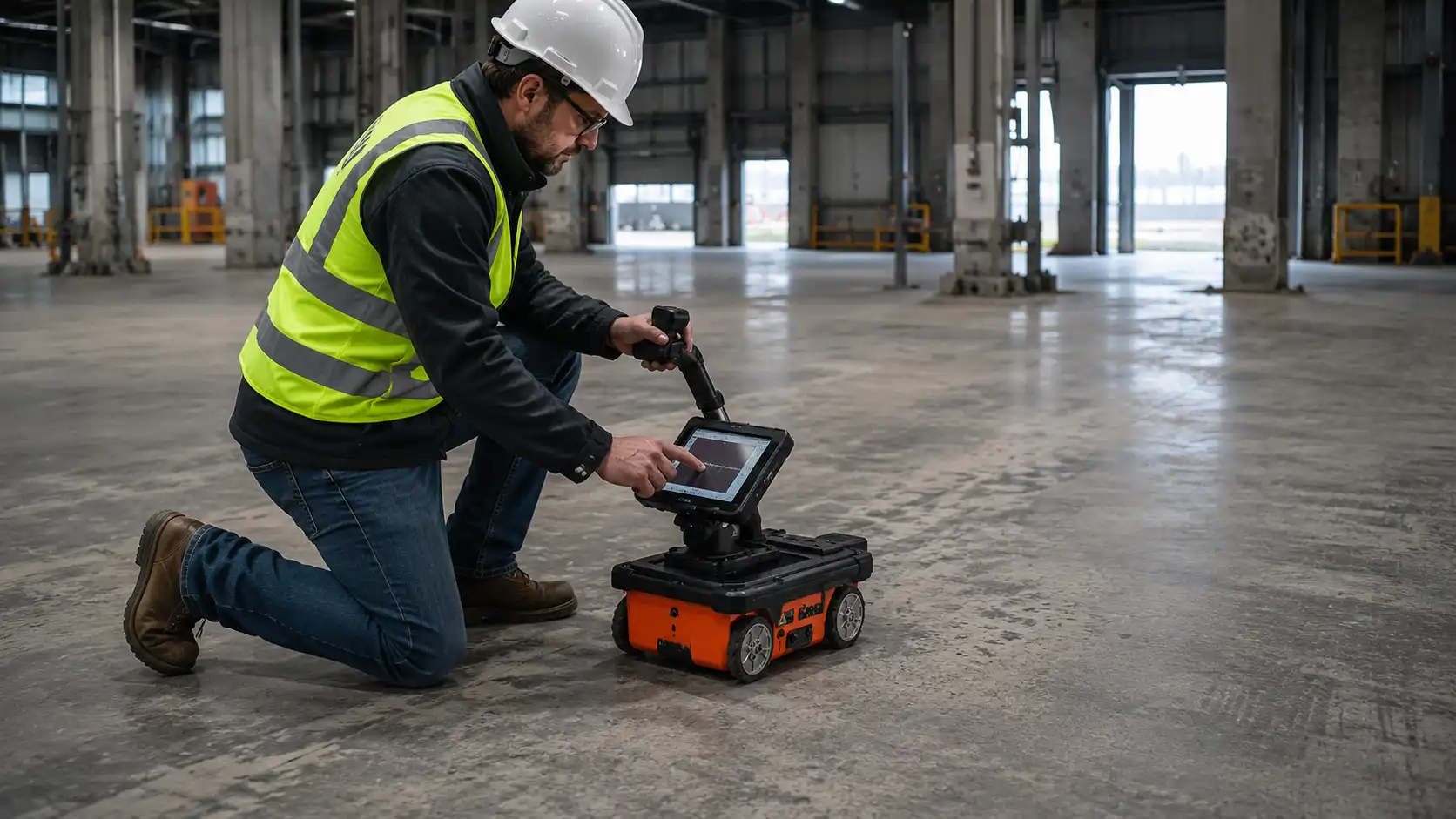

Le géoradar à béton et le ferroscan sont les deux outils non destructifs de référence mobilisés dans notre service de diagnostic structurel pour caractériser une dalle béton armé existante. Le géoradar scanne la dalle selon deux axes perpendiculaires et révèle l’épaisseur réelle, la position et le maillage des armatures, et la présence éventuelle de vides ou de délaminage interne. Le ferroscan complète ces informations en précisant le diamètre des armatures et leur enrobage. Ces deux investigations, rapides et non destructives, fournissent les données structurelles nécessaires au calcul sans aucune dégradation de la dalle.
Carottage et essais en laboratoire
Lorsque la résistance du béton n’est pas connue, un carottage permet de prélever des échantillons qui sont ensuite testés en laboratoire pour déterminer la résistance à la compression effective du béton en place. Cette donnée est essentielle pour les calculs aux Eurocodes — utiliser une valeur supposée sans vérification peut conduire à surestimer ou sous-estimer significativement la capacité portante réelle. Les carottes permettent également de vérifier l’état interne du béton (présence de fissures, carbonatation, qualité des granulats).
Scléromètre et essais in situ
Le scléromètre permet d’évaluer rapidement la résistance superficielle du béton sur un grand nombre de points sans destruction. Il est utilisé en complément du carottage pour cartographier les variations de résistance sur l’ensemble de la surface de dalle concernée par l’installation. Cette cartographie révèle les zones de béton plus faible qui pourraient constituer des points de faiblesse sous les appuis de l’équipement.
Le calcul de capacité portante
Les normes applicables (Eurocodes, ITBP)
Le calcul de capacité portante d’une dalle béton armé est réalisé selon les Eurocodes, et plus particulièrement l’Eurocode 2 pour les structures en béton armé. Pour les dallages industriels sur sol, les Règles ITBP 1990 (Institut Technique du Bâtiment et des Travaux Publics) constituent la référence complémentaire. Ces règles permettent de calculer la résistance au poinçonnement (charge concentrée), la résistance à la flexion (charge répartie) et la déformation admissible de la dalle. Seul un ingénieur structure certifié OPQIBI est habilité à produire une note de calcul aux Eurocodes ayant valeur probante.
Charges ponctuelles vs charges réparties
La nature de la charge conditionne entièrement le mode de calcul. Une charge ponctuelle (pied d’une machine, appui d’un rack) génère un risque de poinçonnement localisé — la dalle peut céder brutalement sous l’appui si la contrainte de cisaillement dépasse sa résistance. Une charge répartie (stockage en vrac, équipement sur châssis) génère plutôt un risque de flexion et de déformation progressive. Dans certains cas, une dalle de répartition peut être prescrite pour transformer une charge ponctuelle en charge répartie sur une surface plus grande, réduisant ainsi la contrainte locale.
Résultats : dalle suffisante ou renforcement nécessaire
Le calcul produit trois types de conclusions. Première possibilité : la dalle existante est suffisante pour les charges prévues — l’installation peut se faire directement sans travaux préalables. Deuxième possibilité : la dalle est insuffisante mais un renforcement simple (dalle de répartition, modification des appuis) permet de valider l’installation. Troisième possibilité : la dalle est structurellement incompatible avec l’équipement prévu — une réhabilitation lourde ou une modification du projet est nécessaire. Dans tous les cas, la note de calcul RS Ingénierie justifie la décision retenue et protège les acteurs en cas de sinistre.
Méthodologie de vérification — capacité portante dalle
Méthodologie RS Ingénierie — vérification capacité portante dalle
Les solutions si la dalle est insuffisante
Renforcement par dalle de répartition
La solution la plus courante et la moins coûteuse consiste à couler une dalle de répartition en béton armé sur la dalle existante, sous les appuis de l’équipement. Cette dalle de répartition redistribue la charge concentrée sur une surface plus grande, réduisant la contrainte locale sous les appuis. Son dimensionnement (épaisseur, ferraillage, surface) est calculé par RS Ingénierie en fonction des charges et des caractéristiques de la dalle existante. Cette solution ne nécessite généralement pas de travaux importants et peut être réalisée rapidement.
Renforcement structurel
Lorsque la dalle existante présente une insuffisance structurelle plus profonde — ferraillage trop faible, béton trop dégradé, portée trop importante — un renforcement structurel plus conséquent peut être nécessaire. Les solutions courantes incluent le collage de plats ou de tissus de fibre de carbone en sous-face de dalle, l’injection de résine dans les fissures existantes, ou la mise en place de poteaux ou de poutres support pour réduire la portée. RS Ingénierie prescrit la solution la plus adaptée et en réalise les calculs justificatifs.
Modification de l’implantation
Dans certains cas, la solution la plus économique est de modifier l’implantation de l’équipement pour le positionner sur une zone de dalle plus résistante, sur un voile porteur, ou directement sur les appuis de la structure. RS Ingénierie peut réaliser une cartographie de la capacité portante sur l’ensemble de la zone d’installation pour identifier les zones les plus favorables et orienter l’implantation définitive de l’équipement.
RS Ingénierie, expert en capacité portante de dalles
Notre méthodologie
RS Ingénierie dispose des équipements et de l’expertise nécessaires pour réaliser des vérifications complètes de capacité portante de dalles béton armé. Géoradar à béton, ferroscan, scléromètre, outillage de carottage — nos ingénieurs conduisent les investigations sur site et réalisent les calculs aux Eurocodes et aux Règles ITBP. Nos notes de calcul sont directement utilisables par les maîtres d’ouvrage, les assureurs et les fabricants d’équipements pour valider l’installation. Notre certification OPQIBI n° 26 02 6796 garantit la valeur probante de nos prestations, partout en France.
Dans notre expérience partout en France, les maîtres d’ouvrage qui nous mandatent avant l’installation d’équipements lourds évitent systématiquement les mauvaises surprises. Dans la grande majorité des cas, la dalle existante est suffisante — notre note de calcul le confirme et permet à l’installation de se dérouler sans risque. Dans les rares cas où un renforcement est nécessaire, l’identifier en amont coûte toujours moins cher que de traiter un sinistre après installation.
Notre réalisation : capacité portante dallage IKEA Villiers-sur-Marne (94)
RS Ingénierie est intervenu pour l’évaluation de la capacité portante du dallage d’un parking commercial à Villiers-sur-Marne dans le cadre de l’installation d’un nouvel équipement. La mission a mobilisé le géoradar selon les axes X et Y pour caractériser le ferraillage existant, et une note de calcul aux Règles ITBP 1990 pour vérifier que le dallage pouvait recevoir les nouvelles charges. Une mission représentative de notre expertise sur les dallages industriels et commerciaux.
Notre réalisation : capacité portante monte-charge, Grenoble (38)
RS Ingénierie a réalisé l’étude de capacité portante pour l’installation d’un monte-charge à Grenoble. Cette mission illustre notre capacité à vérifier la résistance structurelle d’une dalle existante face à des charges concentrées importantes, et à produire la note de calcul nécessaire à la validation de l’installation par les autorités et les assureurs.
Conclusion
Vérifier la capacité portante d’une dalle avant l’installation d’équipements industriels est une étape indispensable qui protège le maître d’ouvrage, l’installateur et les utilisateurs. Géoradar, ferroscan, calculs aux Eurocodes et Règles ITBP — RS Ingénierie dispose de la méthodologie complète pour réaliser cette vérification avec rigueur et produire une note de calcul probante. Nos ingénieurs interviennent partout en France.
