Face à un dallage béton existant dont les plans d’exécution sont absents, l’ingénieur structure ne peut pas se contenter d’hypothèses. Épaisseur, ferraillage, résistance du béton, réaction du sol support — chacune de ces données est indispensable pour calculer la capacité portante du dallage. Le ferroscan et le carottage sont les deux outils de référence pour caractériser un dallage sans plans et produire une note de calcul probante. Ce guide présente la méthodologie complète.
Pourquoi les plans d’exécution sont souvent absents
Les bâtiments construits avant 1980
Les entrepôts, bâtiments industriels et locaux d’activité construits avant 1980 ont rarement fait l’objet d’un archivage numérique des plans de structure. Les plans papier d’origine ont souvent disparu lors des changements de propriétaire, des déménagements d’archives ou des sinistres. Les maîtres d’ouvrage de l’époque ne conservaient pas systématiquement les dossiers techniques des ouvrages — pratique qui n’est devenue plus courante qu’avec la généralisation du Dossier des Ouvrages Exécutés (DOE) dans les années 1990. Pour les bâtiments antérieurs à cette période, l’absence de plans est la règle plutôt que l’exception.
Les modifications non déclarées
Même lorsque des plans d’origine existent, ils peuvent ne pas refléter la réalité de l’ouvrage si des modifications ont été apportées sans mise à jour des plans ni déclaration administrative. Des renforcements locaux, des reprises en sous-œuvre, des carottages non rebouchés ou des modifications de joints peuvent avoir altéré le dallage d’origine sans trace documentaire. Dans ces cas, les plans existants peuvent être plus dangereux qu’une absence totale de plans — car ils donnent une fausse confiance dans une situation qui a évolué.
La perte ou la destruction des archives
Incendies, inondations, faillites d’entreprises de construction, liquidations d’architectes — les causes de perte des archives techniques sont multiples. Les maîtres d’ouvrage qui acquièrent ou prennent à bail un bâtiment ancien se trouvent fréquemment dans la situation d’un dallage dont personne ne connaît les caractéristiques réelles. C’est précisément pour ces situations que les bureaux d’études structure ont développé des méthodologies d’investigation permettant de reconstituer les données structurelles sans documents.
Ce qu’on ne peut pas savoir sans plans — et ce que ça change
Épaisseur réelle du dallage
L’épaisseur du dallage est le paramètre le plus influent sur sa capacité portante. Un dallage de 20 cm a une capacité portante environ deux fois supérieure à un dallage de 15 cm, à ferraillage et béton équivalents. Sans plans, cette épaisseur est inconnue — et les hypothèses conservatrices peuvent sous-estimer significativement la capacité réelle. Inversement, sur-estimer l’épaisseur peut conduire à valider une installation qui provoquera des désordres.
Nature et section des armatures
Treillis soudé ou barres HA, maillage serré ou espacé, fibres métalliques ou synthétiques — la nature du ferraillage conditionne entièrement le mode de calcul. Un dallage non armé se calcule différemment d’un dallage armé, et la présence ou l’absence d’armatures transversales change radicalement la résistance au poinçonnement. Sans plans, la seule façon de connaître le ferraillage est l’investigation instrumentée.
Résistance du béton en place
La résistance caractéristique du béton est une donnée indispensable aux calculs aux Eurocodes. Sans cette valeur, le calcul doit être réalisé avec des hypothèses conservatrices qui peuvent conduire à des conclusions erronées — dallage sous-estimé ou sur-estimé. De plus, pour les dallages anciens, la résistance effective en place peut différer significativement de la résistance nominale d’origine, en raison du vieillissement, de la dégradation ou au contraire de la maturation du béton.
Réaction du sol support
Le module de Westergaard, qui caractérise la réaction élastique du sol sous le dallage, est la donnée la plus difficile à supposer sans mesure. Un sol argileux compact et un remblai de graviers ont des modules de réaction radicalement différents. Cette valeur conditionne directement la résistance du dallage aux charges concentrées selon les Règles ITBP.
Données à reconstituer — outils et informations obtenues
| Donnée recherchée | Outil utilisé | Ce que ça révèle | Fiabilité |
|---|---|---|---|
| Épaisseur du dallage | Géoradar + carottage | Épaisseur réelle en tout point scanné | Élevée |
| Ferraillage (position, maillage) | Ferroscan + géoradar | Position, espacement, enrobage des armatures | Élevée |
| Résistance du béton | Carottage + labo | Résistance effective à la compression (MPa) | Très élevée |
| Vides sous dallage | Géoradar | Zones de décollement du sol support | Bonne |
| Réaction du sol support | Essai de plaque | Module de Westergaard (k) en kPa/m | Très élevée |
Données structurelles à reconstituer sans plans — outils RS Ingénierie
Le ferroscan : localiser les armatures sans démolition
Principe de fonctionnement

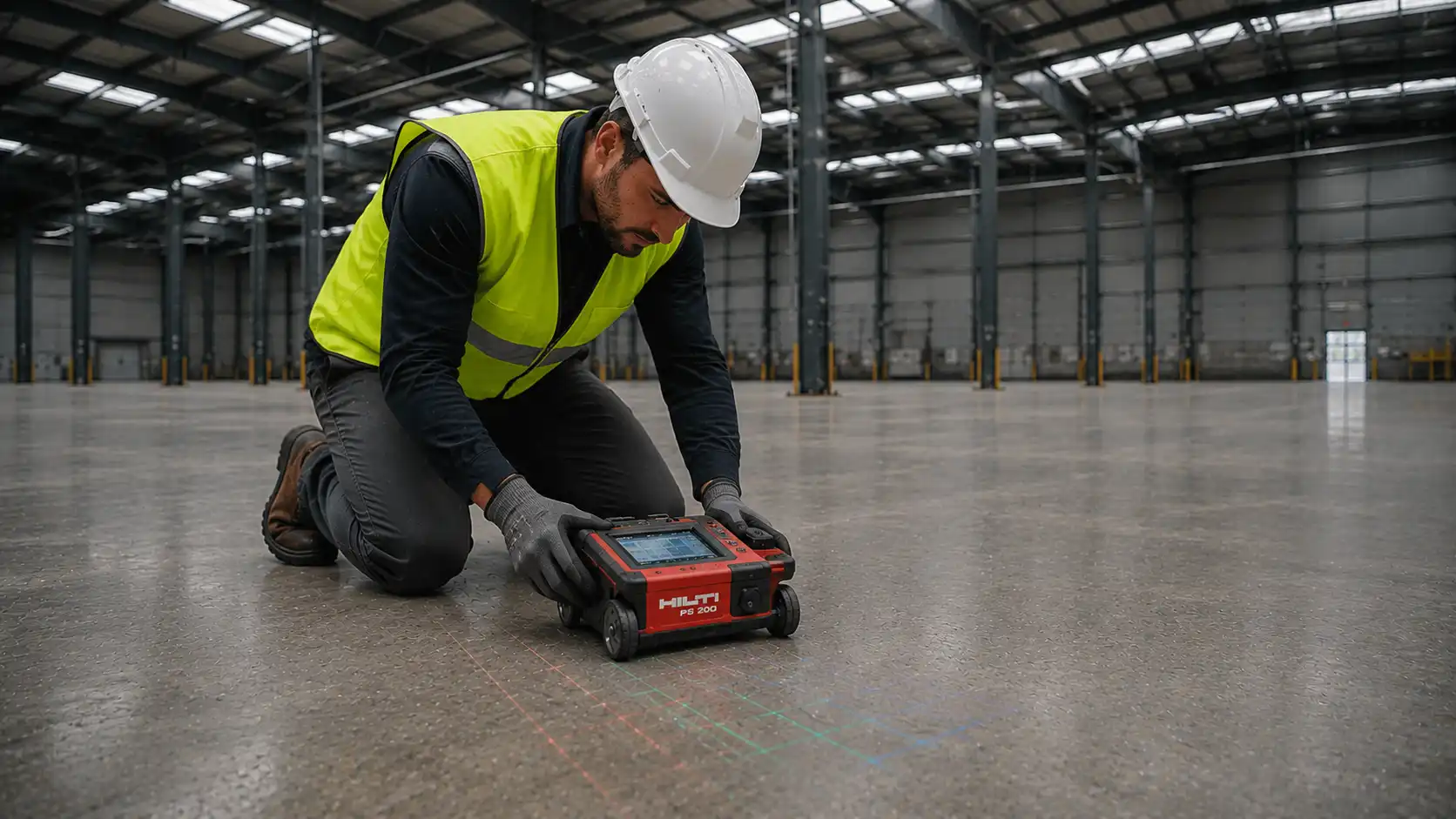

Le ferroscan est un outil d’investigation électromagnétique qui détecte les armatures métalliques dans le béton sans démolition. Il génère un champ électromagnétique qui interagit avec les barres d’acier et permet de cartographier leur position, leur profondeur et leur espacement en temps réel. La sonde est déplacée manuellement sur la surface du dallage selon un quadrillage, et les résultats sont affichés directement sur l’écran de l’appareil.
Ce que le ferroscan révèle
Le ferroscan révèle la position précise des armatures dans les deux directions (X et Y), leur espacement, leur profondeur dans le béton (enrobage) et leur diamètre estimé. Ces informations permettent de reconstituer le plan de ferraillage du dallage — treillis soudé, barres espacées, ferraillage en une ou deux couches — sans aucune démolition préalable. Dans les zones complexes (croisements de nappe, double ferraillage), le ferroscan produit une image en coupe de la section du dallage particulièrement utile pour l’ingénieur.
Limites du ferroscan seul
Le ferroscan présente deux limites principales. D’abord, il ne mesure pas l’épaisseur totale du dallage — il localise les armatures dans la profondeur mais ne voit pas l’interface béton/sol sous-jacent. Ensuite, il ne donne pas la résistance du béton. Pour compléter ces données manquantes, le géoradar et le carottage sont indispensables.
Le géoradar à béton : compléter le ferroscan
Épaisseur réelle et vides sous dallage
Le géoradar à béton est l’outil complémentaire indispensable au ferroscan pour une caractérisation complète du dallage. Il envoie des ondes électromagnétiques qui se réfléchissent sur les interfaces entre matériaux de résistivités différentes — surface du sol sous le béton, armatures, vides — et mesure le temps de réflexion pour calculer les profondeurs. Cela permet de mesurer l’épaisseur réelle du dallage en tout point scanné et de détecter les vides sous le dallage, invisibles en surface et non détectables au ferroscan.
Maillage complet des armatures

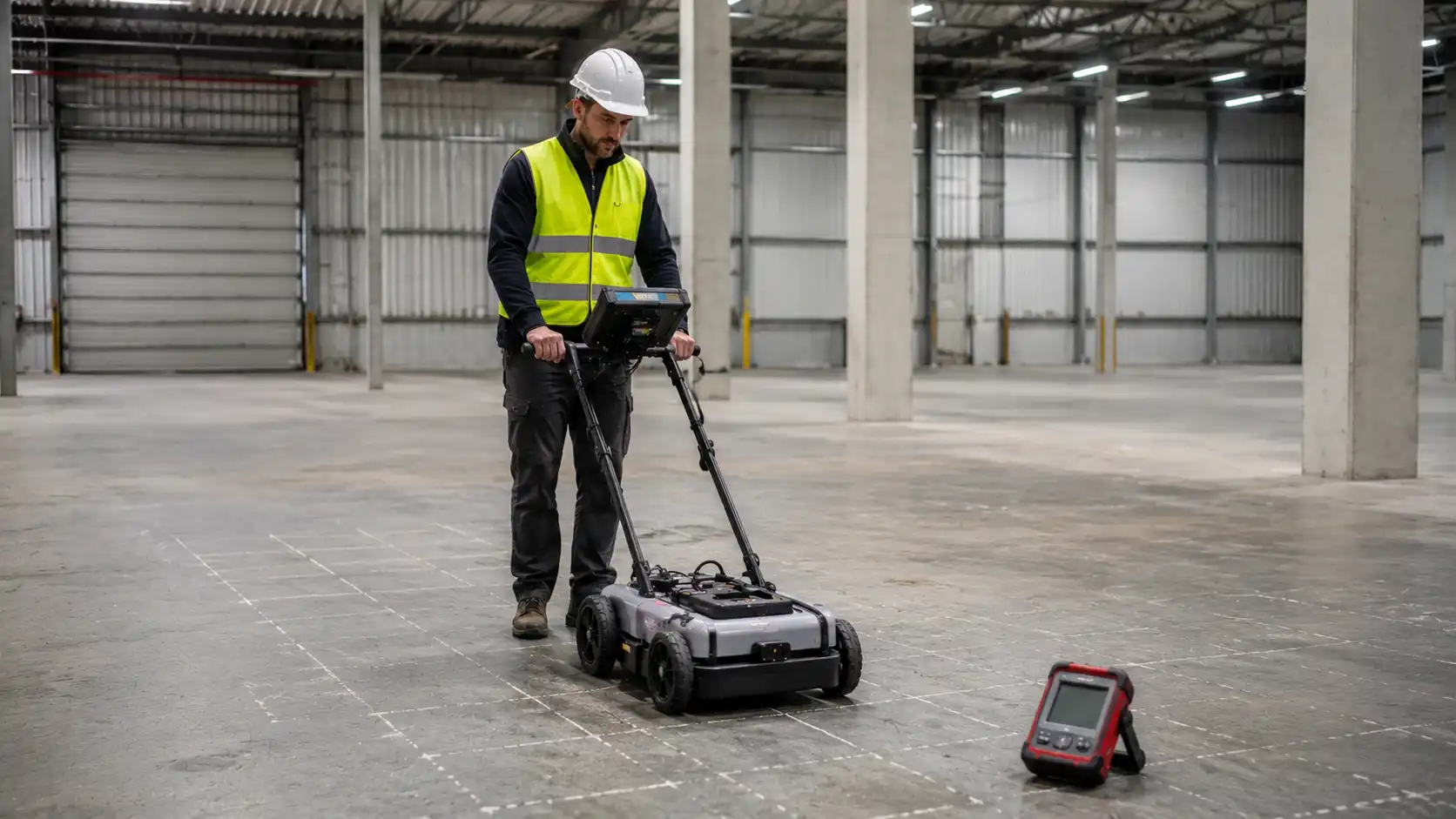

Le géoradar scanne le dallage selon les axes X et Y sur de grandes surfaces, produisant une cartographie du maillage des armatures sur l’ensemble de la zone étudiée. Cette vue d’ensemble complète les mesures ponctuelles du ferroscan et permet d’identifier les zones de ferraillage non uniforme — zones de renforcement local, zones sans armatures, interruptions de treillis.
Association géoradar + ferroscan
L’association géoradar + ferroscan est la combinaison de référence pour la caractérisation d’un dallage sans plans. Le géoradar donne l’épaisseur réelle et la cartographie globale des armatures sur grande surface. Le ferroscan précise le diamètre des armatures et leur enrobage sur les zones critiques. Ensemble, ils fournissent toutes les données géométriques nécessaires à la reconstitution du plan de ferraillage et au calcul de capacité portante.
Le carottage : valider par les essais en laboratoire
Pourquoi le carottage est indispensable
Le ferroscan et le géoradar fournissent les données géométriques du dallage — épaisseur et ferraillage — mais pas les données mécaniques du béton. Or, la résistance à la compression du béton est un paramètre fondamental des calculs aux Eurocodes et aux Règles ITBP. Sans cette valeur mesurée, le calcul doit être réalisé avec une hypothèse conservatrice qui peut conduire à sous-estimer significativement la capacité portante réelle du dallage.
Ce que les essais en laboratoire révèlent
Les carottes prélevées sont testées en laboratoire pour déterminer la résistance à la compression effective (fck réel), l’état interne du béton (présence de fissures, qualité des granulats, degré de carbonatation) et la densité. Ces résultats permettent de classer le béton selon les classes de résistance Eurocode et de calculer les coefficients de sécurité appropriés. Pour les dallages anciens, les carottes révèlent souvent des résistances effectives supérieures aux valeurs nominales de l’époque, ce qui peut significativement améliorer les conclusions du calcul.
Nombre et localisation des carottes
Le nombre de carottes est défini par RS Ingénierie en fonction de la surface du dallage et de l’hétérogénéité constatée lors des investigations préalables. Pour un dallage standard, 3 à 5 carottes réparties sur la zone étudiée suffisent généralement à caractériser la résistance du béton avec une fiabilité statistique suffisante. Les carottes sont localisées dans les zones identifiées par le géoradar comme présentant des caractéristiques différentes — zones plus épaisses, zones de réparation, zones de béton de qualité variable.
Construire une note de calcul sans plans
Étapes de caractérisation d’un dallage sans plans d’exécution
Méthodologie RS Ingénierie — caractérisation dallage sans plans d’exécution
Les données reconstituées par investigations
À l’issue des investigations ferroscan, géoradar et carottage, RS Ingénierie dispose de toutes les données nécessaires pour reconstituer les caractéristiques structurelles du dallage : épaisseur réelle mesurée, ferraillage cartographié, résistance du béton mesurée, module de réaction du sol déterminé par essai de plaque si nécessaire. Ces données, issues de mesures directes sur l’ouvrage, sont souvent plus fiables que les données nominales d’un plan d’exécution qui peut ne pas refléter ce qui a réellement été mis en place.
Calcul aux Règles ITBP et Eurocodes
Sur la base de ces données reconstituées, RS Ingénierie réalise les calculs de capacité portante selon les Règles ITBP 1990 pour les dallages sur sol et les Eurocodes pour les éléments structurels. Les calculs vérifient la résistance au poinçonnement sous charges concentrées et la résistance à la flexion sous charges réparties, en appliquant les coefficients de sécurité réglementaires aux données mesurées.
La valeur probante du rapport final
Le rapport final RS Ingénierie présente l’ensemble du protocole d’investigation, les données mesurées, les calculs réalisés et les conclusions sur la capacité portante. Ce rapport, signé par un ingénieur certifié OPQIBI n° 26 02 6796, a une valeur probante identique à une note de calcul basée sur des plans d’exécution. Il est directement utilisable par les maîtres d’ouvrage, les assureurs, les fabricants d’équipements et les administrations.
RS Ingénierie, spécialiste des dallages sans plans
Notre méthodologie
RS Ingénierie dispose du parc d’équipements complet pour caractériser tout type de dallage existant sans plans d’exécution : ferroscan, géoradar à béton, scléromètre, outillage de carottage. Cette combinaison d’outils permet de reconstituer l’ensemble des données structurelles nécessaires aux calculs, sans démolition et sans interruption de l’exploitation. Nos ingénieurs maîtrisent les Règles ITBP 1990 et les Eurocodes et produisent des notes de calcul directement utilisables. Nous intervenons partout en France pour ce type de mission, avec un délai de réponse de 24h. Pour en savoir plus sur notre service dédié, consultez notre page évaluation de la capacité portante.
Dans notre expérience partout en France, les investigations ferroscan et géoradar sur des dallages anciens réservent souvent de bonnes surprises. Des dallages réputés insuffisants sur la base d’hypothèses conservatrices se révèlent structurellement sains une fois les données réelles mesurées. À l’inverse, des dallages supposés robustes présentent des épaisseurs réelles inférieures aux plans ou des vides sous dallage étendus que personne ne soupçonnait. Mesurer avant de conclure est toujours la bonne approche.
Nos réalisations
RS Ingénierie est intervenu pour l’évaluation de la capacité portante du dallage d’un parking commercial à Villiers-sur-Marne, mobilisant le géoradar selon les axes X et Y et une note de calcul aux Règles ITBP 1990 — une mission réalisée sans plans d’exécution disponibles. RS Ingénierie a également réalisé l’étude de capacité portante pour l’installation d’un monte-charge à Grenoble. Ces deux missions illustrent notre capacité à produire des notes de calcul probantes sur des dallages existants sans documentation technique d’origine.
Conclusion
L’absence de plans d’exécution n’est pas un obstacle à la caractérisation d’un dallage béton existant. Ferroscan, géoradar et carottage permettent de reconstituer toutes les données structurelles nécessaires et de produire une note de calcul probante aux Règles ITBP et Eurocodes. RS Ingénierie réalise ces missions partout en France pour les maîtres d’ouvrage, bailleurs et gestionnaires d’actifs qui ont besoin de connaître la capacité portante réelle de leurs dallages.
