La vérification de la charge admissible d’un dallage d’entrepôt avant l’installation de charges supplémentaires est une étape critique que bailleurs, preneurs et gestionnaires d’actifs logistiques ne peuvent pas ignorer. Racks à grande hauteur, chariots élévateurs lourds, mezzanines industrielles — chaque modification des conditions d’exploitation peut dépasser les limites structurelles du dallage existant et provoquer des désordres coûteux. Ce guide présente la méthodologie complète pour vérifier la charge admissible d’un dallage d’entrepôt avant toute installation.
Qu’est-ce que la charge admissible d’un dallage d’entrepôt ?
Définition et limites de la charge admissible
La charge admissible d’un dallage est la charge maximale que ce dallage peut supporter sans subir de désordres structurels — fissuration excessive, poinçonnement localisé ou affaissement différentiel. Elle dépend directement des caractéristiques du dallage (épaisseur, résistance du béton, ferraillage) et du sol support sous-jacent. Cette charge admissible n’est pas une valeur fixe universelle : elle varie selon le mode d’application de la charge (concentrée ou répartie), la surface de contact et la localisation sur le dallage. Un dallage peut admettre une charge répartie de 5 t/m² et s’avérer insuffisant pour une charge concentrée de 10 t sur un pied de rack.
Charge répartie vs charge concentrée
La distinction entre charge répartie et charge concentrée est fondamentale dans l’évaluation d’un dallage d’entrepôt. Une charge répartie — stockage en vrac, palettes posées au sol — s’applique sur une grande surface et génère des contraintes de flexion modérées dans le dallage. Une charge concentrée — pied de rack, roue de chariot élévateur, appui de mezzanine — s’applique sur une petite surface et génère des contraintes de poinçonnement localisées beaucoup plus sévères. Un dallage dimensionné pour des charges réparties peut être insuffisant pour les charges concentrées d’une installation de racks à grande hauteur, même si la charge totale semble comparable.
Pourquoi la charge indiquée sur le bail n’est pas suffisante
Les baux commerciaux d’entrepôts mentionnent souvent une charge au sol exprimée en t/m² — typiquement 3 à 5 t/m². Cette valeur est une charge répartie uniforme, calculée pour des conditions d’exploitation standard. Elle ne couvre pas les charges concentrées des pieds de racks, les charges dynamiques des chariots élévateurs à grande capacité, ni les charges transmises par les appuis de mezzanines. S’appuyer uniquement sur la valeur indiquée au bail pour valider une nouvelle installation est insuffisant — une vérification technique par un bureau d’études structure est indispensable.
Les charges supplémentaires les plus fréquentes en entrepôt
Racks et rayonnages à grande hauteur
Les installations de racks à grande hauteur (plus de 6 mètres) génèrent des charges concentrées importantes sur leurs pieds d’appui. Un rack de stockage chargé peut transmettre une force de 20 à 50 kN par pied selon la hauteur et la charge nominale. Ces forces, appliquées sur de petites platines d’ancrage, génèrent des contraintes de poinçonnement dans le dallage qui peuvent dépasser sa résistance si son épaisseur et son ferraillage sont insuffisants. La vérification préalable au ferroscan et au géoradar à béton est indispensable pour localiser les armatures et s’assurer que les ancrages ne les sectionneront pas.
Chariots élévateurs à grande capacité
Le trafic de chariots élévateurs est l’une des sollicitations les plus sévères pour un dallage d’entrepôt. La charge sur une roue d’un chariot à grande capacité (5 à 10 tonnes) peut atteindre 8 à 12 tonnes sur une surface de contact très limitée. Cette charge, répétée des milliers de fois par an sur les mêmes axes de circulation, génère des phénomènes de fatigue qui dégradent progressivement le dallage. L’intensification du trafic ou le passage à des chariots de plus grande capacité nécessite une vérification des charges admissibles sur les axes de circulation concernés.
Mezzanines industrielles
L’installation d’une mezzanine industrielle dans un entrepôt génère des charges concentrées permanentes sur ses poteaux d’appui. Ces charges — de 50 à 200 kN par appui selon la surface et les charges d’exploitation de la mezzanine — sont transmises directement au dallage via des platines d’ancrage. Sans vérification préalable de la capacité portante du dallage en ces points, l’ancrage peut provoquer un poinçonnement localisé ou un tassement différentiel qui compromet la stabilité de la mezzanine. Pour comprendre la méthodologie de vérification dans ce cas, consultez notre guide sur la vérification de capacité portante avant équipements industriels.
Équipements de production lourds
Les entrepôts abritent de plus en plus des équipements de production ou de préparation de commandes lourds — convoyeurs automatisés, trieuses, robots de palettisation, presses. Ces équipements génèrent des charges statiques et dynamiques qui doivent être évaluées individuellement. Les charges dynamiques (vibrations, chocs) sont particulièrement importantes car elles amplifient les contraintes dans le dallage et peuvent provoquer des désordres même si les charges statiques restent dans les limites admissibles.
Charges supplémentaires fréquentes en entrepôt — niveau de risque
| Type de charge | Mode d’application | Risque principal | Action |
|---|---|---|---|
| Stockage palettes au sol | Répartie uniforme | Flexion | Surveillance |
| Chariots élévateurs | Concentrée dynamique | Fatigue / ornières | Vérification |
| Racks grande hauteur | Concentrée statique | Poinçonnement | Diagnostic |
| Mezzanines / équipements lourds | Concentrée permanente | Poinçonnement sévère | Urgent |
Niveaux de risque selon le type de charge — RS Ingénierie
Pourquoi la vérification est indispensable avant l’installation
Les risques d’un dépassement de charge admissible
Un dépassement de la charge admissible du dallage peut se manifester de plusieurs façons. Des fissures longitudinales apparaissent dans le sens des armatures sous les pieds de racks surchargés. Des affaissements localisés se développent progressivement sous les zones de fort trafic. Dans les cas les plus graves, un poinçonnement brutal peut se produire sous un pied de rack ou un appui de mezzanine, provoquant un effondrement partiel de l’installation. Ces désordres génèrent des arrêts d’exploitation, des travaux d’urgence et engagent directement la responsabilité des acteurs impliqués.
La responsabilité du bailleur et du preneur
La vérification de la charge admissible du dallage avant l’installation de charges supplémentaires engage la responsabilité du preneur — c’est lui qui modifie les conditions d’exploitation. Mais le bailleur a l’obligation de délivrer un bien conforme à l’usage prévu dans le bail. Si le dallage existant est structurellement insuffisant pour les usages logistiques standards, la responsabilité du bailleur peut être engagée. Un diagnostic préalable documentant l’état du dallage et ses limites d’utilisation protège les deux parties.
Les désordres les plus fréquents en entrepôt
Les désordres structurels les plus fréquents dans les dallages d’entrepôts sont les fissures longitudinales aux droits des pieds de racks, les affaissements différentiels dans les allées de circulation, les déchaussements d’ancrages de racks et de mezzanines, et les ornières sur les axes de trafic intense. Pour comprendre les pathologies associées aux dallages anciens, consultez notre guide sur le vieillissement des ouvrages en béton.
La méthodologie de vérification
Étapes de vérification — charge admissible dallage entrepôt
Méthodologie RS Ingénierie — vérification charge admissible dallage entrepôt
Collecte des données du dallage existant
La vérification débute par la collecte des documents disponibles sur le dallage : plans de structure, notes de calcul d’origine, fiches techniques du béton utilisé. En l’absence de documents — situation fréquente pour les entrepôts construits avant 2000 — RS Ingénierie réalise une campagne d’investigations instrumentées pour caractériser le dallage directement sur site. Les données collectées comprennent l’épaisseur réelle du dallage, la nature et la disposition du ferraillage, la résistance effective du béton et les caractéristiques du sol support.
Investigations instrumentées (géoradar, ferroscan)

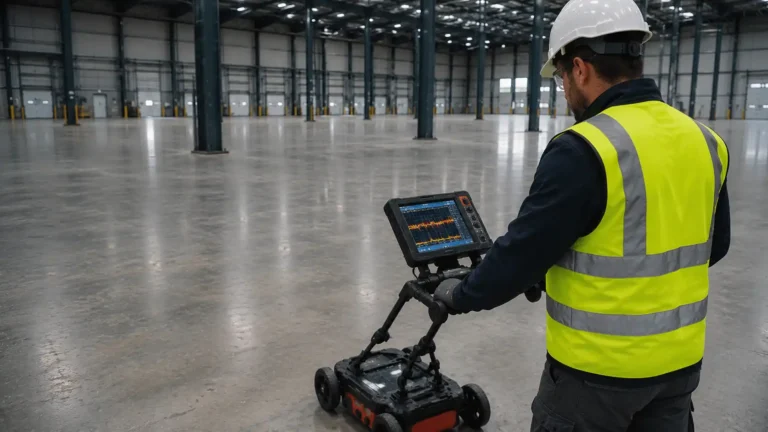

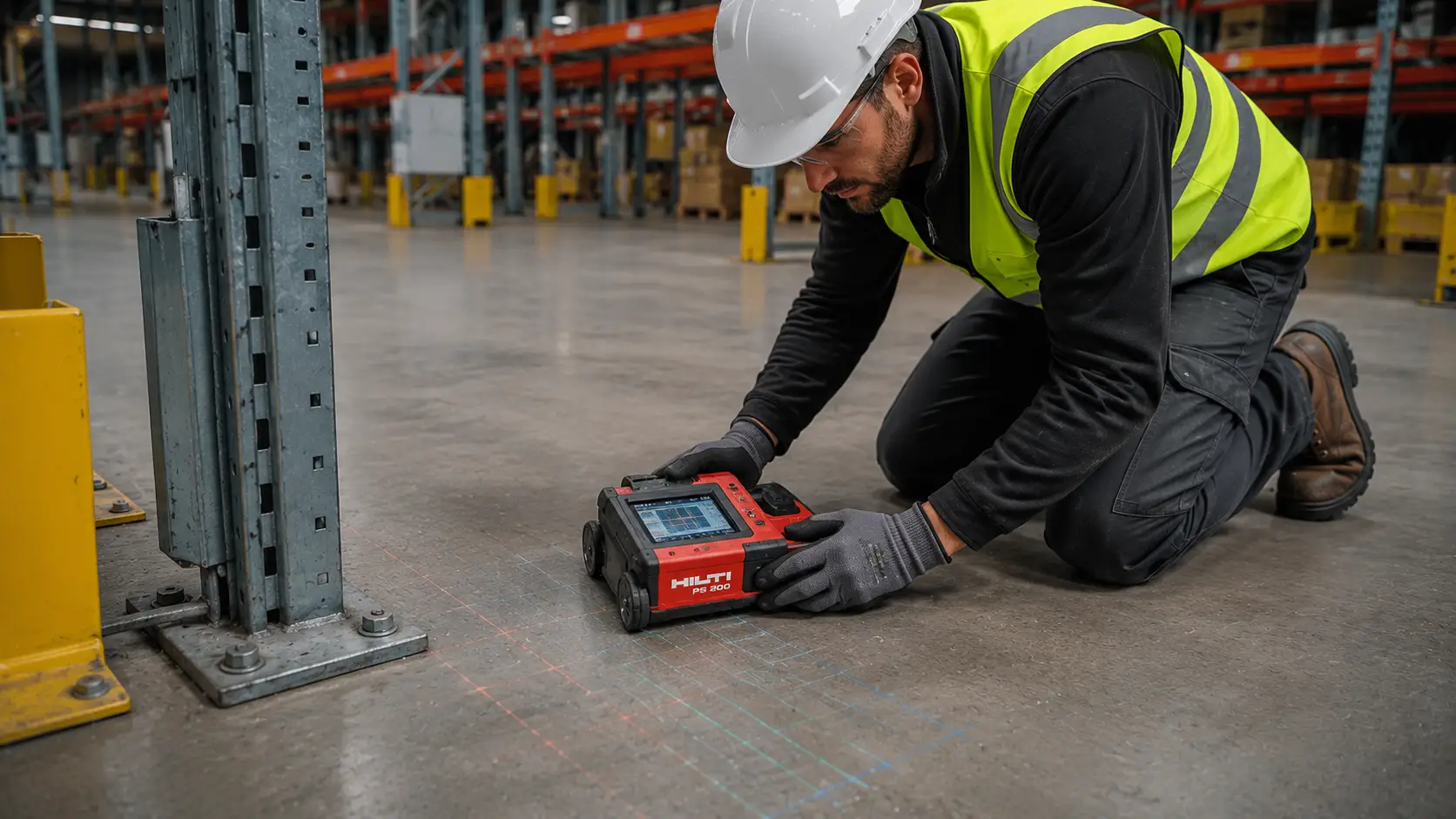

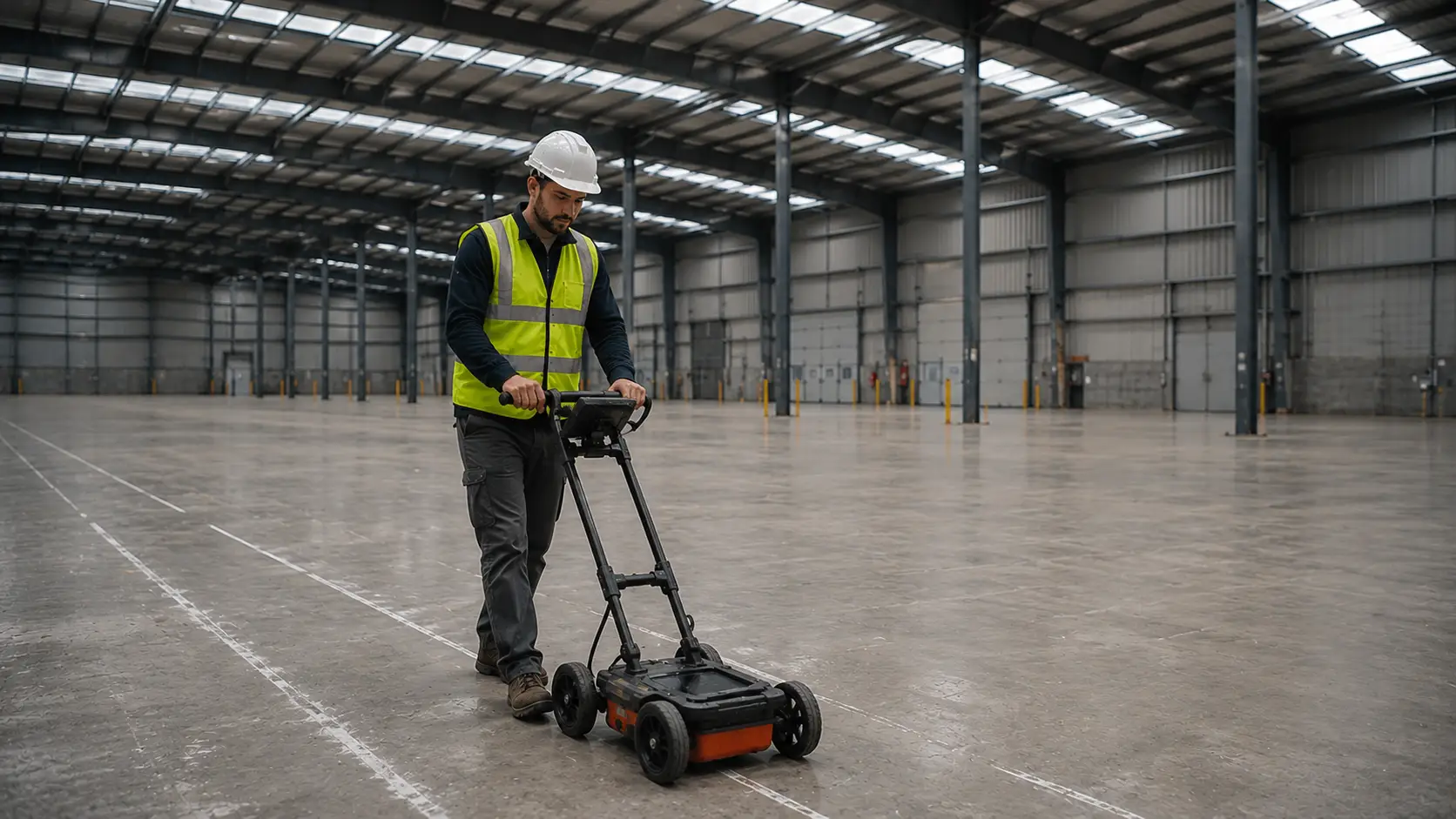

Le géoradar à béton est l’outil central de la vérification. Il scanne le dallage selon les axes X et Y et révèle l’épaisseur réelle, le maillage des armatures et la présence éventuelle de vides sous le dallage. Le ferroscan complète ces informations en précisant le diamètre des armatures et leur enrobage. Ces investigations non destructives, réalisées sans interrompre l’exploitation de l’entrepôt, fournissent les données structurelles nécessaires aux calculs. Pour comprendre comment ces investigations s’intègrent dans une mission complète, consultez notre guide sur le diagnostic de capacité portante de dallage industriel.
Calcul aux Règles ITBP et Eurocodes
Sur la base des données collectées, RS Ingénierie réalise les calculs de vérification selon les Règles ITBP 1990 pour les dallages sur sol et les Eurocodes pour les éléments structurels. Ces calculs vérifient la résistance au poinçonnement sous charges concentrées, la résistance à la flexion sous charges réparties et la déformation admissible. Ils tiennent compte du module de réaction du sol support, déterminé par des essais de plaque si nécessaire. Notre certification OPQIBI n° 26 02 6796 garantit la valeur probante de ces calculs partout en France.
Le rapport de vérification
Le rapport de vérification produit par RS Ingénierie comprend la synthèse des données collectées, les résultats des investigations instrumentées, les calculs de capacité portante sous les charges envisagées, et les conclusions sur la faisabilité de l’installation. Lorsque le dallage est suffisant, le rapport valide l’installation et précise les conditions d’utilisation à respecter. Lorsqu’il est insuffisant, le rapport prescrit les renforcements nécessaires et dimensionne les solutions adaptées. Ce document est directement utilisable par le bailleur, le preneur et les fabricants d’équipements.
RS Ingénierie, expert en dallages d’entrepôts
Notre approche
RS Ingénierie accompagne bailleurs, preneurs, promoteurs et gestionnaires d’actifs logistiques dans la vérification des charges admissibles de leurs dallages d’entrepôts. Nous intervenons sans interrompre l’exploitation — nos investigations non destructives sont compatibles avec une activité d’entrepôt normale. Nos notes de calcul sont produites dans des délais compatibles avec les plannings d’installation. Nous intervenons partout en France avec un délai de réponse de 24h. Pour en savoir plus sur notre service dédié, consultez notre page évaluation de la capacité portante.
Dans notre expérience partout en France, la valeur de charge au sol indiquée dans les baux d’entrepôts correspond rarement à la capacité portante réelle du dallage sous charges concentrées. Les gérants logistiques qui s’y fient pour valider l’installation de nouveaux racks prennent un risque réel. Une vérification instrumentée prend une demi-journée et peut éviter des mois de travaux de réparation en exploitation.
Nos réalisations
RS Ingénierie est intervenu pour l’évaluation de la capacité portante du dallage d’un parking commercial à Villiers-sur-Marne, mobilisant le géoradar selon les axes X et Y et une note de calcul aux Règles ITBP 1990. RS Ingénierie a également réalisé l’étude de capacité portante pour l’installation d’un monte-charge à Grenoble, illustrant notre capacité à vérifier la résistance d’un dallage face à des charges concentrées importantes. Deux références représentatives de notre expertise sur les dallages industriels et logistiques, partout en France.
Conclusion
La vérification de la charge admissible d’un dallage d’entrepôt avant l’installation de charges supplémentaires est une mission indispensable pour tout bailleur, preneur ou gestionnaire d’actifs logistiques. Investigations instrumentées, calculs aux Règles ITBP et Eurocodes, rapport probant — RS Ingénierie accompagne les professionnels de l’immobilier logistique partout en France pour ces missions.
